1 范圍

      MT 146的本部分規定了樹脂錨桿錨固劑（以下簡稱錨固劑）的產品分類、技術要求、試驗方法、檢驗規則、標志、包裝、運輸與貯存。

      本部分適用于礦山井巷支護用的錨固劑。

      井筒裝備的安裝、基礎錨固等工程所需的錨固劑也可參照執行。

2 規范性引用文件

      下列文件中的條款通過MT 146的本部分的引用而成為本部分的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件,其最新版本適用于本部分。

      GB/T 1346-2001 水泥標準稠度用水量、凝結時間、安定性檢驗方法（ISO9597：1989，EQV）

      GB/T 2828.2-2008 計數抽樣檢驗程序 第2部分:按極限質量LQ檢索的孤立批檢驗抽樣方案（ISO2859-2：1985，NEQ）

      GB/T 2829-2002  周期檢驗計數抽樣程序及表(適用于對過程穩定性的檢驗)

      GB/T 10111 隨機數的產生及其在產品質量抽樣檢驗中的應用程序

      MT/T154.1 煤礦機電產品型號編制方法 第1部分：導則

3 術語和定義

      下列術語和定義適用于MT146的本部分。

3.1

      樹脂錨桿 resin anchor bolts

      以樹脂錨固劑配以各種材質桿體及托盤、螺母等構件組成的錨桿。

3.2

      樹脂錨固劑 resins and capsules

      起粘結錨固作用的材料稱錨固劑。樹脂錨固劑由樹脂膠泥與固化劑兩部分分隔包裝成卷形，混合后能使桿體與被錨固體煤、巖粘結在一起。

3.3

      樹脂膠泥 resin putty ,resin mastic

      由樹脂、填料和化學助劑組成的膠泥狀材料。

3.4

      固化劑 catalyst

      與樹脂膠泥混合后，能立即引起化學反應，使樹脂膠泥凝結成固體的材料。

3.5

      凝膠時間 gel time

      從樹脂膠泥與固化劑混合起，到膠泥開始變稠、溫度開始上升時的時間。

3.6

      等待安裝時間 setting time

      安裝錨桿時，攪拌停止后到可以上托盤的時間。

3.7

      樹脂膠泥稠度 viscosity of resin mastic

      表示樹脂膠泥的軟硬程度，以試錐1min沉入樹脂膠泥的深度（mm）來表示。

3.8

      抗拔力 anti-pulling capacity

      在規定錨固長度條件下，錨固劑與桿體錨固后，拉拔試驗時錨固劑所能承受的極限載荷。

3.9

      錨固力 anchor capacity

      整根錨固劑與配套桿體錨固后，拉拔試驗時錨固劑所能承受的極限載荷。

4 產品分類

4.1 分類

      產品按凝膠時間不同進行分類，見表1。

表1 產品分類

      注1：在（22±1）℃環境溫度條件下測定。

      注2：攪拌應在錨固劑凝膠之前完成。

4.2 規格

      產品應符合表2規定。

表2 產品規格

4.3 型號

      錨固劑型號編制依據MT/T 154.1

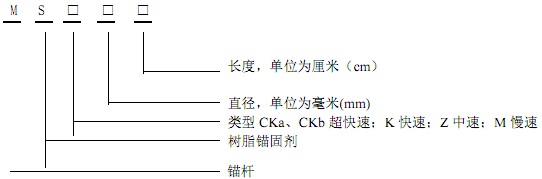

      錨固劑型號表示方法如下：

      示例：直徑23mm、長度35cm的快速樹脂錨桿錨固劑，可表示為MSK2335。

5 技術要求

5.1 原材料

      產品所使用材料應符合有關國家標準、行業標準和設計要求，并有合格證明書、質量保證書。材料進廠后應進行驗收試驗。

5.2 外觀

      錨固劑應裝填飽滿，質地柔軟，顏色均勻，樹脂膠泥不分層、不沉淀，固化劑分布均勻，封口嚴密，無滲漏，各型號錨固劑的標識應符合表1的規定。

5.3 直徑、長度偏差

      錨固劑直徑偏差為±0.5mm，長度偏差為±5mm。

5.4 樹脂膠泥稠度

      環境溫度為（22±1）℃時，樹脂膠泥稠度應不小于30mm。

5.5 固膠比

      固化劑與樹脂膠泥的質量比應不小于4%。

5.6 凝膠時間

      錨固劑凝膠時間應符合表1的規定。

5.7 抗壓強度

      環境溫度為（22±1）℃、齡期24 h條件下，錨固劑抗壓強度應不小于60 MPa。

5.8 抗拔力

      錨固長度125 mm，模擬孔直徑28 mm，配套桿體為直徑20 mm、屈服強度500 MPa的無縱肋螺紋鋼桿體，齡期2 h條件下，抗拔力應不小于100 kN。

5.9 錨固力

      在表3規定的齡期，錨固力應不小于與之配套桿體規定屈服力的1.2倍。

表3 規定齡期             單位為分鐘

5.10 熱穩定性能

      樹脂膠泥在（80±2）℃條件下放置20 h，取出后在（22±1）℃環境溫度下放置4 h，樹脂膠泥不應變硬，且其稠度不小于16mm。

6 試驗方法

6.1 外觀

      目測,手捏。

6.2 直徑、長度

      直徑：用分度值為0.02 mm的游標卡尺測量；

      長度：用分度值為1 mm的鋼板尺或鋼卷尺，測量錨固劑兩端卡口之間距離，即為錨固劑長度。

6.3 樹脂膠泥稠度

6.3.1 儀器

      采用GB/T 1346-2001中4.2規定的標準稠度測定用試桿和盛裝水泥凈漿的試模。

6.3.2 環境溫度

      試驗環境溫度為（22±1）℃。

6.3.3 測定

6.3.3.1 將錨固劑剖開，取出樹脂膠泥，攪拌均勻后裝入圓模內，經人工振動搗實后刮平。

6.3.3.2 將圓模放在試桿下，使試桿與膠泥面接觸，擰緊螺絲，然后突然放松，并開始記錄時間，試桿自由沉入圓模內膠泥中，記錄1min試桿下沉深度即為樹脂膠泥稠度。

6.4 固膠比

6.4.1 稱量錨固劑總質量W。

6.4.2 剖開固化劑部分，將固化劑全部取出，然后稱量去掉固化劑的錨固劑質量W1。

6.4.3 按公式（1）計算固膠比：

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
