1 范圍

      本標準規定了煤礦用以太網的術語和定義、技術要求、試驗方法和檢驗規則。

      本標準適用于煤礦用以太網及其產品。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 2887 電子計算機場地通用規范

      GB 3836.1 爆炸性氣體環境用電氣設備 第1部分：通用要求（GB 3836.1-2000，eqv IEC 60079-0:1998）

      GB 3836.2 爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”（GB 3836.2-2000，eqv IEC 60079-1:1990）

      GB 3836.3 爆炸性氣體環境用電氣設備 第3部分：增安型“e”（GB 3836.3-2000，eqv IEC 60079-7:1990）

      GB 3836.4 爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”（GB 3836.4-2000，eqv IEC 60079-11:1999）

      GB/T 5080.1-1986 設備可靠性試驗 總要求（idt IEC 60605-1:1978）

      GB/T 5080.7 設備可靠性試驗 恒定失效率假設下的失效率與平均無故障時間的驗證試驗方案（GB/T 5080.7-1986，idt IEC 60605-7:1978）

      GB/T 10111 隨機數的產生及其在產品質量抽樣檢驗中的應用程序

      GB/T 12173 礦用一般型電氣設備

      GB/T 17626.3-2006 電磁兼容 試驗和測量技術 射頻電磁場輻射抗擾度試驗（IEC 61000-4-3:2002，IDT）

      GB/T 17626.4-2008 電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗（IEC 61000-4-4:2004，IDT）

      GB/T 17626.5-2008 電磁兼容 試驗和測量技術 浪涌（沖擊）抗擾度試驗（IEC 61000-4-5:2005，IDT）

      GB/T 21671-2008 基于以太網技術的局域網系統驗收測評規范

      MT/T 772-1998 煤礦監控系統主要性能測試方法

      MT/T 899 煤礦用信息傳輸裝置

      MT/T 1081 礦用網絡交換機

      YD/T 893 光纖耦合器技術條件

      YD/T 1160 接入網技術要求 基于以太網技術的寬帶接入網

      YD/T 1240 接入網設備測試方法——基于以太網技術的寬帶接入網設備

      YD/T 1287 具有路由功能的以太網交換機測試方法

      YD/T 1475 接入網技術要求 基于以太網方式的無源光網絡（EPON）

      YD/T 1531 接入網設備測試方法 基于以太網方式的無源光網絡（EPON）

      IEEE 802.3 信息技術 系統間的通信和信息交換 局域網和城域網 特殊要求 第3部分：載波檢測多址存取 采用沖突檢測（CSMA/CD）的存取方法和物理層規范

      IEEE 802.3ah 信息技術 局域和城域網間的通信和信息交換 第3部分：載波監聽多路訪問/沖突檢測(CSMA/CD)接入方法和物理層規范

      RFC 2544 網絡互聯設備的基準測試方法

3 術語和定義、縮略語

3.1 術語和定義

      下列術語和定義適用于本標準。

3.1.1 礦用以太網 ethernet for a coal mine

      用于煤礦的工業以太網。

3.2 縮略語

      下列縮略語適用于本標準。

      DBA Dynamic Bandwidth Allocation 動態帶寬分配

      OAM Operation Administration and Maintenance 運營管理維護

      OLT Optical Line Terminal  光線路終端

      ONU Optical Network Unit   光網絡單元

      Ping  Packet Internet Grope  因特網包探索器

      PON Passive Optical Network 無源光網絡

      QoS Quality of Service 服務質量

      SNMP  Simple Network Management Protocol 簡單網絡管理協議

      VLAN  Virtual Local Area Network  虛擬局域網

4 技術要求

4.1 一般要求

4.1.1 礦用以太網應符合本標準和GB/T 21671、YD/T 1160、YD/T 1475、YD/T 1531等標準的相關規定，礦用以太網交換機應符合MT/T 1081的規定，礦用以太網中的其他設備應符合國家及行業相關標準的規定，并按照經規定程序批準的圖樣及文件制造和成套。

4.1.2 礦用以太網可采用有線傳輸，也可采用無線傳輸。有線傳輸的傳輸介質應是礦用阻燃光纜、礦用阻燃電纜等。

4.1.3 用于爆炸環境的礦用以太網設備應是礦用防爆型，宜是礦用本質安全型，其輸入輸出信號應是本質安全型。

4.1.4 礦用以太網入井電纜和帶金屬導體的光纜入井口處應具有防雷措施。

4.1.5 礦用以太網設備不宜使用風扇。

4.2 環境條件

4.2.1 網絡中用于機房、調度室的設備，應能在下列條件下正常工作:

      a) 環境溫度：15℃～30℃；

      b) 相對濕度：40%～70%；

      c) 溫度變化率：小于10℃/h，且不得結露；

      d) 大氣壓力：80 kPa～106 kPa；

      e) GB/T 2887規定的塵埃、照明、噪聲、電磁場干擾和接地條件。

4.2.2 除相關標準另有規定外，網絡中用于煤礦井下的設備應在下列條件下正常工作：

      a) 環境溫度：0℃～40℃；

      b) 平均相對濕度：不大于95%（＋25℃）；

      c) 大氣壓力：80 kPa～106 kPa；

      d) 有爆炸性氣體混合物，但無顯著振動和沖擊、無破壞絕緣的腐蝕性氣體。

4.3 供電電源

4.3.1 地面設備交流電源：

      a) 額定電壓：380 V/220 V，允許偏差－10%～＋10%；

      b) 諧波：不大于5%；

      c) 頻率：50 Hz，允許偏差±5%。

4.3.2 井下設備交流電源：

      a) 額定電壓：127 V/380 V/660 V/1 140 V,允許偏差：

       ——專用于井底車場、主運輸巷：－20%～＋10%；

       ——其他井下產品：－25%～＋10%；

      b) 諧波：不大于10%；

      c) 頻率：50 Hz，允許偏差±5%。

4.4 主要功能

4.4.1 礦用以太網應符合IEEE 802.3協議；礦用以太網設備應具有以太網光端口，宜具有以太網電端口，支持全雙工/半雙工。

4.4.2 礦用以太網設備宜具有CAN、PROFIBUS、LONWORKS、FF等礦用現場總線接口。

4.4.3 礦用以太網設備宜具有RS-485和RS-232等數據接口，并符合MT/T 899的有關要求。

4.4.4 礦用以太網宜支持冗余網絡結構如下：

a) 基于有源光網絡的礦用以太網宜采用環形或雙環結構，見圖1和圖2；

b) 基于無源光網絡的礦用以太網宜采用雙總線或雙環結構，見圖3和圖4。

4.4.5 礦用以太網設備宜具有虛擬局域網VLAN功能。

4.4.6 礦用以太網設備宜具有流量控制功能。

4.4.7 礦用以太網設備應具有初始化參數設置和掉電保護功能。

4.4.8 礦用以太網設備宜可網管，宜支持簡單網絡管理協議SNMP等管理功能。

4.4.9 礦用以太網設備宜具有故障診斷和故障指示功能。

4.4.10 礦用以太網設備宜具有電源監測與指示功能。

4.4.11 礦用以太網絡設備宜具有服務質量QoS功能。

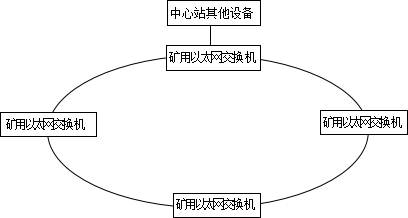

圖1 有源光網絡環形結構
