1 范圍

      MT 818的本部分規定了煤礦用移動類橡套軟電纜(以下簡稱電纜)的命名、一般要求、檢驗規則、標志、包裝、運輸和貯存。

      本部分適用于額定電壓為8.7/10 kV及以下煤礦用橡套軟電纜。

2 規范性引用文件

      下列文件中的條款通過MT 818的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

      GB/T 2900.10 電工術語 電纜(GB/T2900.10-2001,idt IEC 60050（461）：1984)

      GB/T 2951.1 電纜絕緣和護套材料通用試驗方法 第1部分：通用試驗方法 第1節：厚度和外形尺寸測量—機械性能試驗（GB/T 2951.1-1997，idt IEC 60811-1-1:1993）

      GB/T 2951.2 電纜絕緣和護套材料通用試驗方法 第1部分：通用試驗方法 第2節：熱老化試驗方法（      GB/T 2951.2-1997，idt IEC 60811-1-2:1985）

      GB/T 2951.5 電纜絕緣和護套材料通用試驗方法 第2部分：彈性體混合料專用試驗方法 第1節：耐臭氧試驗一熱延伸試驗一浸礦物油試驗（GB/T 2951.5-1997，idt IEC 60811-2-1:1986）

      GB/T 3048.4 電線電纜電性能試驗方法 第4部分 導體直流電阻試驗

      GB/T 3048.5 電線電纜電性能試驗方法 第5部分 絕緣電阻試驗

      GB/T 3048.8 電線電纜電性能試驗方法 第8部分 交流電壓試驗(GB/T 3048.8-2007,neq IEC 60060-1:1989)

      GB/T 3953-1983 電工圓銅線

      GB/T 3956-1997 電纜的導體(idt IEC 60228:1978)

      GB/T 4909.2 裸電線試驗方法 尺寸測量（GB/T 4909.2-1985，neq IEC 251:1978）

      GB/T 6995.3 電線電纜識別標志 第三部分 電線電纜識別標志（GB/T 6995.3-1986， neq IEC 60227:1979）

      AQ 1043 礦用產品安全標志標識

      JB/T 8137 電線電纜交貨盤

      MT 386 煤礦用阻燃電纜阻燃性的試驗方法和判定規則

      MT/T 775 采煤機用拖曳式電纜夾技術條件

      MT 818.2~MT 818.10 煤礦用電纜 第2部分～第10部分

      《煤礦安全規程》（國家安全生產監督管理總局，2006年）

3 術語和定義

      GB/T 2900.10確立的以及下列術語和定義適用于本部分。

3.1　

      額定電壓 rated voltage

      電纜設計、選用和進行電性能試驗用的基準電壓。

      注1： 額定電壓用U₀/U表示，單位為kV。U₀表示任一主絕緣導體與“地”(金屬屏蔽、金屬套或周圍介質)之間的電壓有效值；U為多芯電纜或單芯電纜系統任意兩相導體之間的電壓有效值。在交流系統中，電纜的額定電壓應至少等于使用電纜的系統的標稱電壓，這個條件對U₀和U值均適用；在直流系統中，該系統的標準電壓應不大于電纜額定電壓的1.5倍。系統的工作電壓應不大于系統額定電壓的1.1倍，并且符合《煤礦安全規程》的規定。

      注2：改寫GB 12972.1-1991，定義 3.1.2。

3.2　

      型式試驗 type test

      制造方在供應電纜標準中規定的某一種電纜之前所進行的試驗。

      注1： 其特點是，在做過一次試驗后一般不再重做，但在電線電纜所用材料、結構和工藝有了變更而影響電線電纜的性能時，必須重新進行試驗；或者在產品中另有規定，如定期進行試驗等，也應按規定重新進行試驗。

      注2：改寫GB/T 12706.1-2002，定義 3.2.3。

3.3　

      抽樣試驗(S) sample test

      制造方按制造批量抽取完整的電線電纜并從其上切取試樣或元件進行的試驗。

      注：改寫GB/T 12706.1-2002，定義 3.2.2。

3.4　

      例行試驗(R) routine test

      制造方對成品電線電纜的所有制造長度上進行的試驗。

      注：改寫GB/T 12706.1-2002，定義 3.2.1。

3.5

      出廠試驗 delivery test

      制造方在成品出廠前進行的試驗。

      注：本部分規定出廠試驗項目由抽樣試驗項目及例行試驗項目組成，對于在制造過程中已經進行且成品后不易發生變化的試驗項目，如厚度、外徑等項目，可以不再重復進行。

4 產品命名

4.1　命名內容

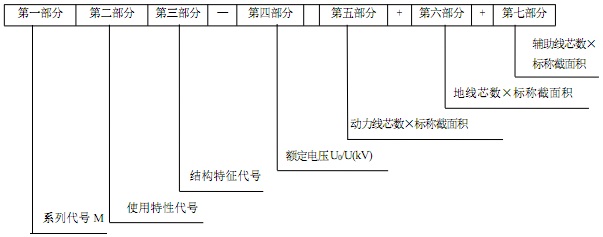

      電纜的命名由七部分組成：其中：第一、第二、第三、第四部分構成電纜的型號；第五、第六、第七部分構成電纜的規格。

4.2　命名標記

      第一部分：用大寫字母M表示煤礦用電纜的系列代號。

      第二部分：使用特性代號反映電纜所使用的場合，用表1所示的大寫字母表示。

      第三部分：用表2所示的大寫字母表示電纜的結構特征。

表 1  電纜的特性代號

表 2 電纜的結構特征代號

      第四部分：用阿拉伯數字表示額定電壓U₀／U，單位為千伏（kV）。

      第五部分：用阿拉伯數字分別表示動力線芯數及標稱截面積，二者之間以“×”連接。標稱截面積單位為平方毫米（mm²）。

      第六部分：用阿拉伯數字分別表示地線芯數及標稱截面積，二者之間以“×”連接。標稱截面積單位為平方毫米（mm²）。

      第七部分：用阿拉伯數字分別表示輔助線芯數及標稱截面積，二者之間以“×”連接。標稱截面積單位為平方毫米（mm²）。

      第三部分和第四部分之間用“一”連接；第五部分、第六部分、第七部分之間用“+”連接。

4.3 產品表示方法

      產品用型號、規格及標準編號表示。 例如：

      a) 采煤機屏蔽橡套軟電纜，額定電壓0.66/1.14kV，動力線芯3×50、地線芯1×10、控制線芯4×4，帶半導電屏蔽層，表示為：

      MCP-0.66/1.14 3×50+1×10+4×4 MT 818.2—2009

      b) 采煤機屏蔽監視編織加強型橡套軟電纜，額定電壓0.66/1.14 kV，動力線芯3×50、地線芯1×25、控制線芯3×1.5、監視線芯3×1.5、帶半導電屏蔽層和編織加強層，表示為：

      MCPJB-0.66/1.14 3×50+1×25+3×1.5+3×1.5 MT 818.3—2009

      c) 采煤機金屬屏蔽橡套軟電纜，額定電壓0.66/1.14kV，動力線芯3×70、地線芯1×35、輔助線芯

  1×35，帶金屬屏蔽層，表示為：

        MCPTJ-0.66/1.14 3×70+1×35+l×35 MT 818.4—2009

      d) 煤礦用移動軟電纜，額定電壓0.38/0.66 kV，動力線芯3×25、地線芯1×16，表示為：

      MY-0.38/0.66 3×25+1×16 MT 818.5-2009

      e) 煤礦用移動金屬屏蔽監視型橡套軟電纜，額定電壓3.6/6kV，動力線芯3×35、地線芯3×16/3、監視線芯3×2.5，帶金屬屏蔽層，表示為；

      MYPTJ-3.6/6 3×35+3×16/3+3×2.5 MT 818.6-2009

      f) 煤礦用移動屏蔽橡套軟電纜，額定電壓為3.6/6kV，動力線芯3×25、地線芯1×16，帶半導電屏蔽層，表示為：

      MYP-3.6/6 3×25+1×l6 MT 818.7-2009

      g) 煤礦用電鉆屏蔽橡套電纜，額定電壓0.3/0.5kV，動力線芯3×4、地線芯l×4，帶半導電屏蔽層，表示為：

      MZP-0.3/0.5 3×4+l×4 MT 818.8—2009

      h) 煤礦用移動輕型橡套軟電纜，額定電壓0.3／0.5kV，絕緣線芯3×2.5，不帶屏蔽層，表示為：

      MYQ-0.3/0.5 3×2.5 MT 818.9—2009

      i) 煤礦用礦工帽燈線，絕緣線芯2×0.75，表示為：

      MM 2×0.75 MT 818.10—2009

5 一般要求

5.1　導體

5.1.1 導體單線的最大直徑除后續部分MT 818.2～MT 818.10另有規定外，應符合GB/T 3956-1997中第5種導體的規定，其值見表3。

5.1.2 絞、束導體的節徑比應不大于表4規定，推薦導體中股線絞向與復絞時絞向相同，外層絞向為左向。位于纜芯中央的地線芯絞合節距和絞向由制造廠規定。

5.1.3 除非在后續部分MT 818.2～MT 818.10中另有規定，動力線芯及地線芯每芯導體應符合GB/T 3956-1997中第5種導體的要求，其值見表3(對應規格的電纜載流量參見附錄B)，控制線芯的要求見表3。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
