1 范圍

      本標準規定了低壓二氧化碳滅火系統及部件的術語和定義、分類、型號編制、要求、試驗方法、檢驗規則、標志、標簽及使用說明書等。

      本標準適用于二氧化碳滅火劑以低壓形式貯存的二氧化碳滅火系統。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB 150（所有部分）壓力容器

      GB 4396 二氧化碳滅火劑

      GB/T 9969 工業產品使用說明書 總則

      GB 16669-2010 二氧化碳滅火系統及部件通用技術條件

      GB 25972-2010 氣體滅火系統及部件

      GA 61-2010 固定滅火系統驅動、控制裝置通用技術條件

      TSG R0004 固定式壓力容器安全技術監察規程

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      低壓二氧化碳滅火系統 low pressure carbon dioxide extinguishing system

      二氧化碳滅火劑在-20℃～-18℃條件下貯存的滅火系統。

3.2

      滅火劑貯存裝置 extinguishing agent storage device

      由滅火劑貯存容器、檢修閥、充裝閥、平衡閥、超壓泄放裝置、壓力控制顯示裝置、滅火劑量顯示裝置、制冷系統等組成的滅火劑的貯存裝置。

3.3

      總控閥 master control valve

      滅火劑貯存容器上用于封存滅火劑，控制滅火劑釋放，并可自動啟閉的閥門。

3.4

      充裝閥 filling valve

      與滅火劑貯存容器相連，用于充裝二氧化碳滅火劑的閥門。

3.5

      檢修閥 maintenance valve

      能截止被檢修部件與滅火劑貯存容器相通的閥門。

3.6

      平衡閥 balance valve

      與滅火劑貯存容器相連，用于充裝二氧化碳滅火劑時氣、液相平衡的閥門。

3.7

      超壓泄放裝置 over pressure relief device

      安裝在滅火劑貯存容器或封閉管路上，用于排除容器或管路中由于異常情況所造成的超壓，確保其在允許壓力下安全運行的裝置，包括安全閥及安全泄放膜片等。

3.8

      整定壓力 set pressure

      安全閥在運行條件下開始開啟的預定壓力，是在閥門進口處測量的表壓力。在該壓力下，在規定的運行條件下由介質壓力產生的使閥門開啟的力同使閥瓣保持在閥座上的力相互平衡。

3.9

      回座壓力 re-seating pressure

      安全閥排放后閥瓣重新與閥座接觸，即開啟高度變為零時的閥進口靜壓力。

3.10

      CS開關 CS pressure switch

      用于控制制冷機組自動啟動和停止的壓力開關。

3.11

      AS開關 AS pressure switch

      用于滅火劑貯存容器內高壓和低壓報警的壓力開關。

3.12

      CPG壓力表 CPG pressure gauge

      用于控制制冷機組自動啟動和停止的壓力表。

3.13

      APG 壓力表 APG pressure gauge

      用于滅火劑貯存容器內高壓和低壓報警的壓力表。

3.14

      DPG壓力表 DPG pressure gauge

      用于顯示滅火劑貯存容器內壓力的壓力表。

3.15

      工作壓力 operating pressure

      在正常工作情況下，容器內頂部可能達到的最高壓力。

3.16

      設計壓力 design pressure

      設定的容器內頂部的最高壓力，與相應的設計溫度一起作為設計載荷條件，其值不低于工作壓力。

3.17

      裝量系數 loading factor

      滅火劑貯存容器中液態二氧化碳的體積與該容器容積之比。

4 分類

4.1 按滅火劑貯存容器的結構型式可分為：

      a）立式（以代號L表示）；

      b）臥式（以代號W表示）。

4.2 按滅火劑貯存容器的保溫絕熱措施可分為：

      a）真空絕熱型（以代號K表示）；

      b）填充發泡物絕熱型（以代號P表示）；

      c）其他絕熱型（以代號Q表示）。

5 型號編制

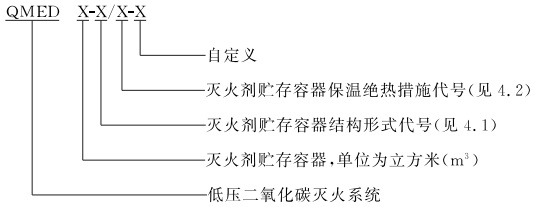

      型號編制方法如下：

      示例1：QMED 3.2-W/K表示滅火劑貯存容器容積3.2m²、真空絕熱型、貯存容器為臥式結構的低壓二氧化碳滅火系統。

      示例2：QMED 5.4-L/P表示滅火劑貯存容器容積5.4m²、聚氨酯發泡塑料絕熱型、貯存容器為立式結構的低壓二氧化碳滅火系統。

6 要求

6.1 系統

6.1.1 系統構成

      系統應至少由貯存裝置、總控閥、驅動裝置、噴嘴、超壓泄放裝置、信號反饋裝置、控制器等部件構成。

6.1.2 工作溫度范圍

      系統應能在-23℃～50℃的溫度范圍內正常工作。

6.1.3 外觀

6.1.3.1 系統中的部件應進行防腐處理，防腐涂層應均勻、美觀、完整，不應有氣孔、灰渣、疤痕、碰傷等缺陷。

6.1.3.2 應在系統明顯部位設置銘牌，銘牌標志的內容應符合9.1.1的要求。

6.1.3.3 滅火劑貯存容器的外表面明顯處應標有滅火劑名稱，字跡應明顯、清晰可見。

6.1.3.4 每個選擇閥上應有永久的標志，標志內容符合9.1.2的要求。

6.1.3.5 部件的安裝布置應合理，不應影響維修、檢查和使用操作。

6.1.4 密封性能

      系統所有部件安裝完畢后，應按7.3.4規定的方法對其進行氣密性試驗，在2.2 MPa壓力下，應無泄漏，靜置24h，應無壓降。

6.1.5 滅火劑貯存容器容積要求

      二氧化碳滅火劑貯存容器容積不應大于20m³。

6.1.6 滅火劑要求

      二氧化碳滅火劑應符合GB 4396的要求。

6.1.7 滅火劑裝量系數要求

      貯存容器二氧化碳滅火劑的裝量系數不應大于0.95。

6.1.8 泄漏報警要求

      系統應具有滅火劑泄漏檢測功能，當滅火劑貯存容器中充裝的二氧化碳損失量達到其初始充裝量的10％時，應能發出聲光報警信號。

6.1.9 壓力顯示要求

      系統上應設有能夠顯示滅火劑貯存裝置內部壓力的壓力表。

6.1.10 超壓泄放要求

6.1.10.1 貯存裝置應至少裝設兩個安全閥，安全閥的選用和設置應符合GB150的要求。

6.1.10.2 安全閥應垂直安裝，且與貯存裝置內的氣相空間相通。

6.1.10.3 貯存裝置與安全閥之間的連接管和管件的通孔，其截面積不應小于安全閥的進口截面積。

6.1.10.4 系統中的封閉管段之間應設置超壓泄放裝置。

6.1.11 運行動作要求

6.1.11.1 系統應具有自動啟動、手動啟動和機械應急啟動功能。機械應急啟動應有防止誤動作的有效措施，并用文字及圖形符號標明操作的方法和步驟。

6.1.11.2 系統應具有延時啟動功能，延時時間可在0s～30s范圍內可調。

6.1.11.3 系統啟動時，選擇閥應在總控閥動作之前或同時打開。

6.1.11.4 系統在自動啟動、手動啟動和機械應急啟動三種形式下進行聯動釋放試驗，各部件及系統的運行應正常，啟動動作應準確、可靠，無任何故障，各部件不應出現松動、變形、破裂和損壞。

6.2 貯存裝置

6.2.1 工作溫度范圍

      貯存裝置上連接總控閥的檢修閥應能在-56.6℃～50℃范圍內正常工作。

      貯存裝置上的其他部件應能在-23℃～50℃范圍內正常工作。

6.2.2 滅火劑貯存容器

6.2.2.1 基本要求

      滅火劑貯存容器的設計、制造和驗收應符合GB 150和TSG R0004的規定。

6.2.2.2 設計壓力

      滅火劑貯存容器設計壓力不應小于2.5 MPa。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
