1 范圍

      本標準規定了干粉滅火系統及部件的術語和定義、分類、型號編制、要求、試驗方法、檢驗規則和使用說明書編寫要求等。

      本標準適用于固定式和半固定式干粉滅火系統（含柜式干粉滅火裝置）。

      本標準適用于ABC干粉滅火系統和BC干粉滅火系統，D類干粉滅火系統可參照采用。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB 150 鋼制壓力容器

      GB 4066.1 干粉滅火劑 第1部分：BC干粉滅火劑（GB 4066.1-2004，ISO 7202：1987，NEQ）

      GB 4066.2 干粉滅火劑 第2部分：ABC干粉滅火劑（GB 4066.2-2004，ISO 7202：1987，NEQ）

      GB 5099 鋼質無縫氣瓶（GB 5099-1994，neq ISO 4705：1983）

      GB 5100 鋼質焊接氣瓶（GB 5100-1994，neq ISO 4706：1987）

      GB/T 9969 工業產品使用說明書 總則

      GB 19156 消防炮通用技術條件（GB 19156-2003，DIN 14366：1984，NEQ）

      GB 25200 干粉槍

      GA 61 固定滅火系統驅動、控制裝置通用技術條件

      GA 578 超細干粉滅火劑

      JB/T 9273 電接點壓力表

      TSG R0004 固定式壓力容器安全技術監察規程

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      干粉滅火系統 powder extinguishing systems

      由干粉貯存容器，驅動組件，輸送管道，噴放組件，探測、控制器件等組成的滅火系統。

3.2

      固定式干粉滅火系統 fixed powder extinguishing systems

      系統組件全部固定安裝的干粉滅火系統。

3.3

      半固定式干粉滅火系統 semi-fixed powder extinguishing systems

      系統組件中部分可以移動的干粉滅火系統。

3.4

      貯氣瓶型干粉滅火系統 expellant gas storage cylinder type powder extinguishing systems

      通過貯存在貯氣瓶內的驅動氣體驅動干粉滅火劑噴放的干粉滅火系統

3.5

      貯壓型干粉滅火系統 pressure storage type powder extinguishing systems

      干粉滅火劑與驅動氣體貯存在同一容器內，通過驅動氣體驅動干粉滅火劑噴放的干粉滅火系統。

3.6

      燃氣驅動型干粉滅火系統 pyrotechnics type powder extinguishing systems

      通過燃氣發生器內固體燃料燃燒產生的氣體驅動干粉滅火劑噴放的干粉滅火系統。

3.7

      柜式干粉滅火裝置 cabinet type powder extinguishing equipment

      集干粉貯存容器，驅動組件，干粉噴放組件和探測、控制器件于一體的柜體式滅火裝置。

3.8

      系統最大工作壓力 system maximum working pressure

      貯壓型干粉滅火系統最大工作壓力是指具有額定充裝量的干粉貯存容器，在環境溫度等于工作溫度上限時干粉貯存容器內部的平衡壓力。

      貯氣瓶型干粉滅火系統最大工作壓力是指在系統正常動作狀況下，減壓閥出口的最大壓力。

      燃氣驅動型干粉滅火系統最大工作壓力是指燃氣發生器動作過程中干粉貯存容器內達到的最大壓力。

3.9

      增壓時間 pressurization time

      干粉貯存容器中，從干粉受驅動開始至干粉貯存容器內達到設定壓力的時間。

3.10

      有效噴射時間 discharging time

      從噴放器噴出干粉滅火劑至干粉滅火劑噴放結束的時間。

3.11

      充裝量 filling quantity

      干粉貯存容器中，干粉滅火劑質量與干粉貯存容器容積之比，單位為千克每升（kg/L）。

3.12

      驅動氣瓶組 expellant gas cylinder assemblies

      貯氣瓶型干粉滅火系統中用來貯存驅動干粉滅火劑氣體的瓶組。

3.13

      啟動氣瓶組 pilot gas container assemblies

      用來貯存啟動容器閥、選擇閥等組件的啟動氣體的瓶組。

3.14

      干粉剩余率 residual powder ratio

      系統噴放結束后，干粉貯存容器內剩余干粉滅火劑質量與初始充裝干粉滅火劑質量比值的百分數。

4 分類

4.1 干粉滅火系統按干粉的驅動方式可分為：

      a）貯氣瓶型干粉滅火系統；

      b）貯壓型干粉滅火系統；

      c）燃氣驅動型干粉滅火系統。

4.2 干粉滅火系統按充裝滅火劑的種類可分為：

      a）BC干粉滅火系統；

      b）ABC干粉滅火系統。

4.3 干粉滅火系統按充裝滅火劑的粒徑可分為：

      a）普通干粉滅火系統；

      b）超細干粉滅火系統。

4.4 干粉滅火系統按安裝方式分為：

      a）固定式干粉滅火系統；

      b）半固定式干粉滅火系統。

5 型號編制

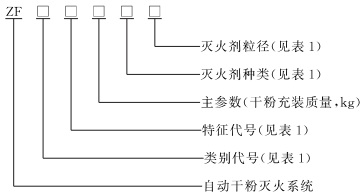

      型號編制方法如下：

表1 型式代號

      示例：

      ZFP150A表示貯氣瓶型普通干粉滅火系統，充裝ABC干粉滅火劑質量150kg。

      ZFGY50C表示柜式貯壓型超細干粉滅火裝置，充裝BC干粉滅火劑質量50kg。

6 要求

6.1 工作環境要求

6.1.1 工作環境溫度范圍

6.1.1.1 采用氮氣作為驅動氣體的系統（裝置）：-20℃～＋50℃。

6.1.1.2 采用二氧化碳作為驅動氣體的系統（裝置）：0℃～＋50℃。

6.1.1.3 采用其他惰性氣體作為驅動氣體的系統（裝置）：-20℃～＋50℃。

6.1.1.4 燃氣驅動型干粉滅火系統（裝置）：-20℃～＋50℃。

6.1.2 工作環境相對濕度

      環境溫度為40℃時的工作環境相對濕度不大于95％。

6.1.3 其他要求

      當工作環境溫度范圍和相對濕度超出上述范圍時，應在系統明顯處標出，下述相關試驗要求和試驗方法也應按此范圍作相應調整。

6.2 系統要求

6.2.1 外觀質量

      按7.36規定的方法進行檢查，外觀應滿足下列要求：
