1 范圍

      本標準規定了自動跟蹤定位射流滅火系統（以下簡稱系統）的定義、分類與型號、性能要求、試驗方法、檢驗規則、標志、包裝、貯存、運輸和使用說明書等要求。

      本標準適用于以水或泡沫混合液為噴射介質的，利用紅外線、數字圖像或其他火災探測組件進行早期火災的自動定位，并運用自動控制技術來實現滅火的各種自動跟蹤定位射流滅火系統。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 2423.1-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫（IEC 60068-2-1:2007,IDT)

      GB/T 2423.2-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫（IEC 60068-2-2:2007,IDT)

      GB/T 2423.3-2006 電工電子產品環境試驗 第2部分：試驗方法 試驗Cab：恒定濕熱試驗(IEC 60068-2-78:2001,IDT)

      GB/T 2423.10-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗Fc：振動（正弦）(IEC 60068-2-6:1995,IDT)

      GB 4351.1-2005 手提式滅火器 第1部分：性能和結構要求（ISO 7165：1999，NEQ）

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      自動跟蹤定位射流滅火系統 auto tracking and targeting jet suppression system

      利用紅外線、數字圖像或其他火災探測組件對火、溫度等的探測進行早期火災的自動跟蹤定位，并運用自動控制方式來實現滅火的各種室內外固定射流滅火系統。系統由帶探測組件及自動控制部分的滅火裝置和消防供液部分組成。滅火裝置分為自動跟蹤定位消防炮滅火裝置（以下簡稱自動消防炮滅火裝置）和自動跟蹤定位射流滅火裝置（以下簡稱自動射流滅火裝置）。

3.2

      定位時間 targeting time

      試驗火開始燃燒至系統開始射流的時間。

3.3

      射流半徑 jet radius

      滅火裝置至最遠噴射落點水平投影的長度，或是最大噴灑保護范圍的地平面圓形投影的半徑。

3.4

      最大保護半徑 maximum protection radius

      滅火裝置至最遠噴射落點水平投影的長度的90％，或是有效噴灑保護范圍的地平面圓形投影的半徑。

3.5

      監控半徑 monitory radius

      滅火裝置的探測組件至能有效探測的試驗火的中心點水平投影的長度。

3.6

      工作壓力 working pressure

      滅火裝置額定的出口壓力。

4 分類與型號

4.1 分類

4.1.1 按流量大小可分為：

      a） 額定流量大于16L/s，自動消防炮滅火裝置；

      b）額定流量不大于16L/s，自動射流滅火裝置。

4.1.2 對于自動射流滅火裝置，按射流方式可分為：

      a）射流方式為噴射的，噴射型自動射流滅火裝置；

      b）射流方式為噴灑的，噴灑型自動射流滅火裝置。

4.2 型號

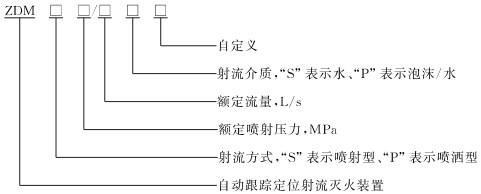

      滅火裝置的型號組成：

      示例1：額定噴射壓力為0.25 MPa，額定流量為5L/s，射流方式為噴灑型，射流介質為水的自動射流滅火裝置其型號為：ZDMP0.25/5S；

      示例2：額定噴射壓力為1.0 MPa，額定流量為30L/s，射流方式為噴射型，射流介質為泡沫/水的自動消防炮滅火裝置其型號為：ZDMS1.0/30P。

5 性能要求

5.1 外觀、結構、水平回轉角和俯仰回轉角

      滅火裝置外表應無腐蝕、起泡、剝落現象，無明顯劃痕等機械損傷，緊固部位無松動，其回轉機構啟動和停止靈活，安全可靠。水平回轉角應不小于180°，最小俯角應不大于-90°，最大仰角應不小于＋30°。

5.2 性能參數

      滅火裝置的性能參數應符合表1的規定。

5.3 高低溫性能

      滅火裝置應按6.3和6.4進行高低溫試驗。試驗期間，滅火裝置不應產生啟動和射流等誤動作；試驗后，滅火裝置不應有破壞涂覆和腐蝕現象。

表1 滅火裝置的性能參數

5.4 耐濕熱性能

      滅火裝置應按6.5進行恒定濕熱試驗。試驗期間，滅火裝置不應產生啟動和射流等誤動作；試驗后，滅火裝置不應有破壞涂覆和腐蝕現象，并能正常啟動和射流。

5.5 絕緣電阻

      滅火裝置應按6.6進行絕緣電阻的試驗。滅火裝置的外部帶電端子與機殼之間的絕緣電阻，應大于20 MΩ。

5.6 介電強度

      滅火裝置應按6.7進行介電強度的試驗，應能承受頻率為50 Hz、電壓1500V、歷時1min的耐壓試驗，不應發生擊穿或閃絡現象。

5.7 抗環境光線干擾性能

      滅火裝置應按6.8進行環境光線干擾試驗。試驗期間，滅火裝置不應產生啟動和射流等誤動作。

5.8 電壓波動適應能力

      滅火裝置應按6.9進行電壓波動適應能力試驗，在額定電壓的-10％～＋10％的范圍內，應能正常啟動和工作。

5.9 抗振動性能

      滅火裝置應按6.10進行抗振動性能試驗。試驗后，滅火裝置不應產生脫落、裂紋及明顯變形，并能正常使用。

5.10 滅火性能

      滅火裝置應按6.11進行滅火性能試驗。滅火裝置從自動射流開始，自動消防炮滅火裝置、噴射型自動射流滅火裝置3min內應撲滅1A滅火級別，噴灑型自動射流滅火裝置6min內應撲滅1A滅火級別。
