1 范圍

      本標準規定了耐火材料化學分析相關的術語和定義、設備、試劑、取樣、試樣質量、灼燒減量的測定、結果計算、試驗結果表示、試驗結果的檢查和采用及試驗報告。

      本標準適用于通過濕法、AAS和ICP-AES進行耐火材料制品和原料的化學分析標準的一般要求。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 4470 火焰發射、原子吸收和原子熒光光譜分析法術語（GB/T 4470-1998，ISO 6955：1982,IDT)

      GB/T 6003.1 試驗篩 技術要求和檢驗 第1部分：金屬絲編織網試驗篩（GB/T 6003.1-2012，ISO 3310-1:2000,MOD)

      GB/T 8170 數值修約規則與極限數值的表示和判定

      GB/T 8322 分子吸收光譜法 術語（GB/T 8322-2008，ISO 6286：1982，NEQ）

      GB/T 10325 定形耐火制品驗收抽樣檢驗規則（GB/T 10325-2012，ISO 5022：1979，NEQ）

      GB/T 17617 耐火原料和不定形耐火材料 取樣（GB/T 17617-1998，ISO 8656-1：1988，NEQ）

      GB/T 18930 耐火材料術語（GB/T 18930-2002，ISO 836：2001，MOD）

3 術語和定義

      GB/T 18930界定的以及下列術語和定義適用于本文件。

3.1

      不定形耐火材料干料 dry unshaped refractories

      不含液體的不定形耐火材料的顆粒和（或）粉末。

3.2

      不定形耐火材料濕料 wet unshaped refractories

      含液體的不定形耐火材料的顆粒和（或）粉末。

3.3

      鋁硅鋯質耐火材料 alumina-zirconia-silica refractories

      化學成分含有氧化鋁（質量分數為1％～80％），氧化鋯（包括氧化鉿）（質量分數為5％～50％）和二氧化硅（質量分數0.1％～45％）的耐火材料。

4 設備

4.1 光譜儀

4.1.1 原子吸收光譜儀

      符合GB/T 4470的要求。

4.1.2 火焰光度計

      包括獨立的火焰發射裝置或可在發射模式下使用的原子吸收光譜儀。

4.1.3 電感耦合等離子體原子發射光譜儀

4.1.4 分子吸收光譜儀

      符合GB/T 8322標準的要求。

4.1.5 分光光度計

4.2 加熱裝置

4.2.1 加熱器

      例如麥克燃燒器、本生燈、酒精燈和電爐盤等。

4.2.2 馬弗爐

      使用溫度適合1150℃以上，且能控溫。

4.2.3 沙浴

      含有電加熱或燃燒器加熱鐵板，溫度至少能夠達到330℃。

4.2.4 水浴

      能夠控溫，電加熱或者燃燒器加熱的水加熱裝置。

4.3 儀器

4.3.1 分析天平

      分度值為0.1mg。

4.3.2 磁力攪拌器

      具有一個使用聚四氟乙烯樹脂作涂層的攪拌棒或磁力轉子。

4.3.3 濾紙

      中速定量濾紙（灰分＜0.01％）。

4.3.4 陽離子交換柱

      在一個塑料管（直徑12mm，長200mm）里裝入塑料絨棉（長10mm），一個漏斗固定于塑料管頂部，尖形的洗液出口位于塑料管下端。

      取18mL水膨脹強酸型陽離子交換樹脂［含有8％的二乙烯苯（DVB），粒徑75μm～150μm］倒入交換柱。根據塑料絨棉的填充情況調整流速至每分鐘1.0mL～1.5mL。用120mL鹽酸（1＋2）和70mL水沖洗交換柱。陽離子交換柱的示意圖見圖1。

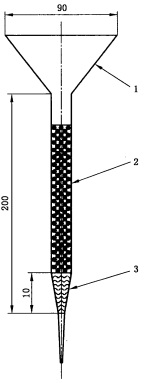

單位為毫米

      說明：

      1——聚丙烯漏斗；

      2——陽離子交換樹脂；

      3——聚丙烯絨棉。

圖1 陽離子交換柱示意圖

4.4 鉑金器皿

      鉑金或鉑合金材質。

4.4.1 鉑金坩堝

      容量是20mL或30mL。

4.4.2 鉑金皿

      高度大約是底面直徑的一半，通常使用的容量是75mL或150mL。

4.5 玻璃器皿

4.5.1 滴定管

      分度值為0.1mL，最大容量是50mL。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
