1 范圍

      GB/T 2992的本部分規定了通用磚的術語及定義、通用磚的尺寸系列、尺寸磚號及尺寸規格表示法、磚的尺寸及尺寸特征以及輻射形砌磚計算方法（見附錄A）。

      本部分適用于工業爐窯等熱工設備耐火磚襯的直形砌磚、輻射形砌磚。

2 術語及定義

      下列術語及定義適用于本文件。

2.1

      通用耐火磚 general refractory bricks

      指工業爐窯等熱工設備耐火磚襯的直形砌磚及輻射形砌磚所用的直形磚、側厚楔形磚、豎厚楔形磚、豎寬楔形磚和拱腳磚。

2.2

      直形砌磚 straight brickwork

      指表面為平直的直墻及平底砌磚。

2.3

      輻射形砌磚 radial brickwork

      具有半徑、中心角、表面為圓弧形的砌磚。按中心角輻射形砌磚分為中心角小于120°的推力拱（sprung arch），中心角等于180°的半圓拱（semi——circular arch）和中心角為360°的圓環形砌磚（circularbrickwork）。按配合砌筑用磚種類分為全部由一種楔形磚砌筑圓環的單楔形磚磚環（circle turned byan arch brick or crown，mono——taper system of ring），由楔形磚和直形磚配合砌筑圓環的混合磚環（mix——ing ring），以及由兩種楔形磚配合砌筑圓環的雙楔形磚磚環（two——taper system of ring）。

2.4

      平砌 laying brick on flat

      磚的大面置于水平砌磚基面的砌磚方法。

2.5

      側砌 laying brick on edge

      磚的側面置于水平砌磚基面（或拱胎表面）的砌磚方法。

2.6

      豎砌 laying brick on end

      磚的端面置于水平砌磚基面（或拱胎表面）的砌磚方法（也稱為立砌）。

2.7

      直形磚 rectangular bricks

      僅由長（length）A、寬（breadth）B及厚C三個尺寸構成的直平行六面磚體，見圖1。長（A）與寬（B）（或兩個較大尺寸）形成的磚面稱為大面（large face），長（A）與厚（C）（或最大尺寸與最小尺寸）形成的磚面稱為側面（side face），寬（B）與厚（C）（或兩個較小尺寸）形成的磚面稱為端面（end face）。

      說明：

      L——大面；

      S——側面；

      E——端面。

圖1 直形磚

2.7.1

      標準磚 standard square，square，straight

      長230mm、寬114mm和厚65mm（或75mm）的直形磚。

2.7.2

      四分之三長磚 three quarter brick

      長為標準磚的四分之三（172mm），寬、厚分別與標準磚相同的錯縫用直形磚。

2.7.3

      倍半長磚 sesquialter length bricks

      長為標準磚的一倍半（345mm），寬、厚分別與標準磚相同的直形磚。

2.7.4

      雙倍長磚 double length bricks

      長為標準磚的兩倍（460mm），寬、厚分別與標準磚相同的直形磚。

2.7.5

      倍半寬磚 bonder square

      寬為標準磚的一倍半（172mm），長、厚分別與標準磚相同的錯縫用直形磚。

2.7.6

      半厚薄磚 splits

      厚為標準磚之半，長、寬分別與標準磚相同的直形磚。

2.7.7

      雙倍寬磚（方板磚）double standard，tile

      寬為標準磚的兩倍（230mm），長、厚分別與標準磚相同的直形磚（也稱為方板磚）。

2.7.8

      加長磚 straights

      長、寬均超過標準磚尺寸的直形磚。

2.8

      楔形磚 bricks with taper

      指至少有兩個端面、側面或大面為對稱梯形的六面磚體，見圖2。對稱梯形面兩底的較大尺寸、較小尺寸和中（位）線尺寸分別稱作大端尺寸（backface dimension，coldface dimension）C、小端尺寸（inner dimension，hotface dimension）D和中間尺寸或平均尺寸（median dimension）P，并經常以C/D表示楔形磚的大小端尺寸。對稱梯形面兩底間的高稱作楔形磚的大小端距離（distance between the backfaceand hotface）A。大小端尺寸差C——D稱為楔差，楔差不為0的磚即為楔形磚。相同大小端距離A的同組楔形磚間，按楔差C——D由大到小（或按楔形磚的半徑由小到大）將它們相對地分為特銳楔形磚（ultra——sharp）、銳楔形磚、鈍楔形磚和微楔形磚（fine——slow）。這些楔形磚的大端尺寸、中間尺寸及小端尺寸采取相等的尺寸（通常等于直形磚的配砌尺寸），分別稱作等大端尺寸（constantbackface dimension）、等中間尺寸（constant median dimension）及等小端尺寸（constan hotface dimension）。

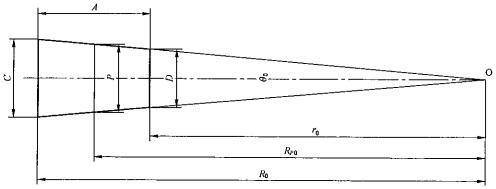

      說明：

      θ₀——楔形磚中心角；

      r₀——楔形磚內半徑；

      R_p0——楔形磚中間半徑；

      R₀——一楔形磚外半徑。

圖2 楔形磚梯形面

2.8.1

      厚楔形磚 arch bricks

      也稱拱頂用磚，指大面傾斜、大小端尺寸C/D設計在厚度上的楔形磚。按大小端距離A設計在寬度或長度上，厚楔形磚又分為側厚楔形磚和豎厚楔形磚。

2.8.1.1

      側厚楔形磚 side arch bricks，arch

      大小端距離A設計在寬度上、大小端尺寸C/D設計在厚度上的楔形磚，見圖3。

圖3 側厚楔形磚

2.8.1.2

      豎厚楔形磚 end arch bricks，wedge

      大小端距離A設計在長度上、大小端尺寸C/D設計在厚度上的楔形磚，見圖4。

2.8.1.3

      倍半寬豎厚楔形磚 end arch bonder bricks

      寬度為114mm或150mm豎厚楔形磚一倍半的拱頂錯縫用豎厚楔形磚。
