1 范圍

      本標準規定了耐火材料抗一氧化碳性試驗方法的原理、設備、試樣、試驗步驟、試驗結果及試驗報告。

      本標準適用于耐火材料抗一氧化碳性的測定。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 10325 定形耐火制品驗收抽樣檢驗規則

      GB/T 17617 耐火原料和不定形耐火材料 取樣

      GB/T 18930 耐火材料術語（GB/T 18930-2002，ISO 836：2001，MD）

3 術語和定義

      GB/T 18930所界定的術語和定義適用于本文件。

4 原理

      將試樣暴露于試驗溫度下特定的一氧化碳氣氛中，經過一定的時間，觀察試樣的破壞程度。注：一氧化碳為有毒氣體，應設置適當的安全措施，例如檢測設備周圍的氣氛以檢查試驗時一氧化碳的泄漏量。

5 設備

5.1 試驗爐

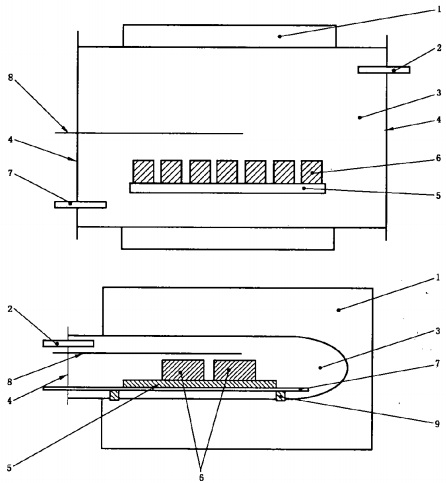

      試驗設備的示意圖見圖1。

      具有足夠的尺寸，能容納反應室及其內的試驗區，500℃時，試驗區溫差在±10℃之內。注：當使用玻璃反應室時，試驗爐可以由1個或多個觀察孔，以便在試驗過程中能直接觀察到試樣。

      說明：

      1——試驗爐外殼；

      2——出氣管；

      3——反應室；

      4——氣體密封蓋；

      5——試樣支架；

      6——試樣；

      7——進氣管；

      8——測溫裝置；

      9——管道支架。

圖1 試驗設備示意圖

5.2 反應室

      反應室應是一個密封的簡體，能夠經受500℃的溫度，并采用試驗條件下不與一氧化碳反應的材料制成。應有合適的尺寸保證試樣在反應區內。應安裝氣體進出的管道，以便氣體通過試驗區。應能安裝溫度測量裝置于試驗區內并緊挨試樣。應有安放試樣的支架并能防止試驗過程中由于破壞產生的碎片掉到反應室底上。氣體進出的管道和放試樣的支架也應采用不與一氧化碳反應的材料制成并能經受500℃的溫度。

      注1：適合做反應室的材料包括某些等級的不銹鋼、黃銅、氧化鋁、沒有氧化的鉻鎳鐵合金、玻璃和陶瓷。

      注2：反應室可以一端密封，其中1根氣體管道可以與第2根管道一起作為共同支撐試樣的支架。根據反應室的尺寸和試樣數量需要，可以為管道提供支撐。

5.3 溫度測量及記錄裝置

      能夠測定試驗區的溫度并達到需要的精度，并且連續記錄所測溫度。

5.4 溫控裝置

      控制試驗爐溫度到要求的精度。

5.5 一氧化碳

      純度99％

      注1：一氧化碳氣體可以由氣瓶或儲氣罐提供，這取決于反應室的尺寸和對氣流的要求。如果需要大量的一氧化碳，可以將用過的一氧化碳再提純到規定的純度循環利用。

      注2：當從儲氣罐提供一氧化碳時，羰基鐵的存在有可能造成進氣管的堵塞。

5.6 氮氣

      工業用氮氣

5.7 控制一氧化碳氣氛裝置

      a）由氣瓶或容器提供的氣體應使用減壓閥，采用靈敏的針閥或調節開關來調節氣流。

      b）一套凈化裝置安裝在控制開關之后，由一個干燥塔構成（可以使用硅膠，高氯酸鎂或五氧化二磷，但硫酸、氯化鈣不能使用）。如果從儲氣罐提供一氧化碳，則在干燥塔后再跟一個清洗塔以除去羰基鐵（例如裝入氫氧化鈉顆粒）。

      c）在凈化裝置和反應室進氣口之間安裝一個不含水的流量計來測定氣體流量。

5.8 反應室壓力控制裝置

      應在反應室出氣口安裝一個起泡瓶或靈敏壓力計，保證試驗過程中有至少20mm H2O柱的穩定壓力。

5.9 氣體分析儀

      能夠測定排出氣體的一氧化碳含量，保證一氧化碳含量不低于95％。

5.10 干燥箱

      能控制溫度在110℃±5℃

5.11 干燥器

5.12 時鐘

5.13 照相器材

6 試樣

6.1 取樣

      定形制品按GB/T 10325進行，不定形耐火材料按GB/T 17617進行，試樣數量為10個，或經相關方協商而定。
