1 范圍

      本文件界定了消防應急救援裝備中液壓破拆工具的術語和定義，并規定了其分類、型號、技術要求、試驗方法、檢驗規則及標志、包裝、運輸和貯存。

      本文件適用于消防應急救援時使用的液壓破拆工具、動力源及其附件，本標準不適用于電動機驅動的電動液壓破拆工具。

2 規范性引用文件

      下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 700 碳素結構鋼

      SH 0358 10號航空液壓油

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      液壓破拆工具 hydraulically operated rescue tool

      利用液壓動力推動刀片、鉗夾等工作部件進行切割、擴張、撐頂等破拆作業的一類工具的統稱。

3.2

      擴張器 spreader

      用于擴張分離金屬和非金屬結構及障礙物的破拆工具。

3.3

      剪切器 cutter

      用于剪切金屬和非金屬構件及板材的破拆工具。

3.4

      剪擴器 combination tool

      具有擴張和剪切雙重功能的破拆工具。

3.5

      撐頂器 ram

      用于撐頂重物的破拆工具。

3.6

      擴張距離 spreading distance

      擴張器最大開口時兩擴張臂頂端之間的距離。

3.7

      開口距離 cutter opening

      剪切器最大開口時兩刀口頂端之間的距離。

3.8

      最小擴張力 minimum spreading force

      擴張器、剪擴器在額定工作壓力下，擴張臂前端在工作范圍內所產生外擴力的最小值。

3.9

      撐頂力 pushing force

      撐頂器在額定工作壓力下，撐頂桿在工作范圍內產生的頂力。

3.10

      撐頂長度 pushing length

      撐頂器撐頂桿完全伸出時兩端之間的距離。

4 分類

4.1 液壓破拆工具（以下簡稱破拆工具）按功能分為擴張器、剪切器、剪擴器和撐頂器。特征代號和主參數見表1。

表1 特征代號和主參數

4.2 破拆工具按工作能力等級分為輕型、中型和重型。工作能力等級代號分別為L、M和H。

4.3 破拆工具的動力源分為機動泵和手動泵。機動泵按驅動方式分為汽油機驅動和柴油機驅動。驅動方式代號和主參數見表2。

表2 驅動方式代號和主參數

5 型號

5.1 破拆工具型號

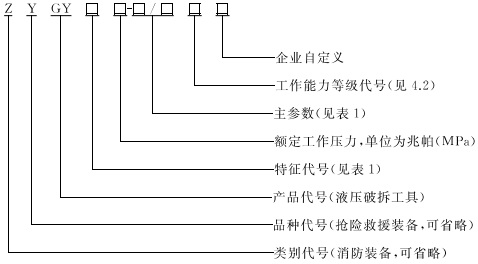

      破拆工具型號編制方法如下：

      標記示例1：

      額定工作壓力為63 MPa、最小擴張力為35kN、擴張距離為500mm的輕型擴張器，其型號表示為ZYGYKZ63-35/500L。

      標記示例2：

      額定工作壓力為72MPa、剪切能力為＄25mm圓鋼、10mm厚板材、開口距離為150mm的中型剪切器，其型號表示為ZYGYJQ72-22（10）/150M。

      標記示例3：

      額定工作壓力為63 MPa、第一級撐頂力為160kN、撐頂長度為1020mm、第二級撐頂力為90kN、撐頂長度為1480mm的雙級重型撐頂器，其型號表示為ZYGYCD63-160/1020-90/1480H。

5.2 動力源型號

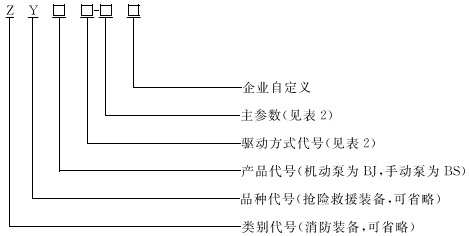

      動力源型號編制方法如下：

      標記示例1：

      額定工作壓力為72 MPa、額定流量為0.75 L/min、由汽油機驅動的機動泵，其型號表示為ZYBJQ-72/0.75。標記示例2：

      額定工作壓力為63MPa的手動泵，其型號表示為ZYBS-63。
