1 范圍

      本標準規定了消防水泵接合器的術語和定義、分類、技術要求、試驗方法、檢驗規則及標志、包裝。

      本標準適用于消防管道中的各種消防水泵接合器。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 197-2003 普通螺紋 公差

      GB/T 1176-1987 鑄造銅合金技術條件

      GB/T 1348-2009 球墨鑄鐵件

      GB/T 2100-2002 一般用途耐蝕鋼鑄件

      GB/T 7306.2-2000 55°密封管螺紋 第2部分：圓錐內螺紋和圓錐外螺紋

      GB/T 7307 55°非密封管螺紋

      GB/T 9439-2010 灰鑄鐵件

      GB 12514.1 消防接口 第1部分：消防接口通用技術條件

      GB 12514.2-2006 消防接口 第2部分：內扣式消防接口型式和基本參數

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      消防水泵接合器 siamese connection

      固定設置在建筑物外，用于消防車或機動泵向建筑物內消防給水系統輸送消防用水和其他液體滅火劑的連接器具。

4 分類

4.1 型式和規格

4.1.1 消防水泵接合器（以下簡稱“接合器”）按安裝型式可分為地上式、地下式、墻壁式和多用式。

4.1.2 按接合器出口的公稱通徑可分為100mm和150mm兩種。

4.1.3 按接合器公稱壓力可分為1.6 MPa、2.5 MPa和4.0 MPa等多種。

4.1.4 按接合器連接方式可分為法蘭式和螺紋式。

4.2 型號編制

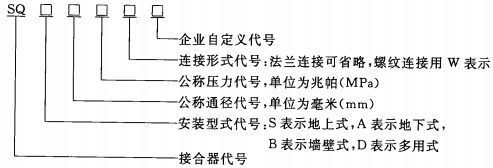

      接合器型號編制方法如下所示：

      示例1：公稱通徑為100mm、公稱壓力為1.6 MPa、法蘭連接的地上式消防水泵接合器可表示為：SQS100-1.6。

      示例2：公稱通徑為150mm、公稱壓力為2.5 MPa、螺紋連接的多用式消防水泵接合器可表示為：SQD150-2.5W。

5 技術要求

5.1 結構

      接合器一般應由本體、消防接口、安全閥和水流止回、水流截斷裝置等組成，結構設計應保證在使用后將消防接口到水流止回裝置間的余水排盡。

5.2 材料

5.2.1 公稱壓力1.6 MPa的接合器本體應用符合GB/T 9439-2010規定的灰鑄鐵HT200或機械性能不低于HT200的其他金屬材料制造。

5.2.2 公稱壓力2.5 MPa的接合器本體應用符合GB/T 9439-2010規定的灰鑄鐵HT250或機械性能不低于HT250的其他金屬材料制造。

5.2.3 公稱壓力4.0 MPa的接合器本體應用符合GB/T 1348-2009規定的球墨鑄鐵QT450-10或機械性能不低于QT450-10的其他金屬材料制造。

5.2.4 接合器的進水口接口本體應用符合GB/T 1176-1987規定的ZCuZn38鉛黃銅或機械性能不低于ZCuZn38鉛黃銅的其他銅材制造；也可使用符合GB/T 2100-2002規定的ZG20Cr13不銹鋼或機械性能不低于ZG20Cr13的其他不銹鋼材料制造。

5.3 外觀質量

5.3.1 接合器的鑄鐵件表面應光滑，除銹后上部外露部分應涂紅色漆，漆膜色澤應均勻，無龜裂、無明顯的劃痕和碰傷；接合器的鑄鐵件內表面應涂防銹漆或采用其他防腐處理。

5.3.2 接合器鑄銅件表面應無嚴重的砂眼、氣孔、渣孔、縮松、氧化夾渣、裂紋、冷隔和穿透性缺陷。

5.4 螺紋及法蘭尺寸

5.4.1 接合器管螺紋的基本尺寸和公差應符合GB/T7307的規定。普通螺紋的公差應符合GB/T 197-2003中內螺紋7H級、外螺紋8g級的要求。螺紋應無缺牙，表面應光潔。

5.4.2 螺紋式連接的公稱通徑100mm的接合器應用符合GB/T 7306.2-2000規定的R24圓錐外螺紋；螺紋式連接的公稱通徑150mm的接合器應用符合GB/T 7306.2-2000規定的R26圓錐外螺紋。

5.4.3 法蘭式連接的接合器的法蘭尺寸應符合圖1和表1的規定。
