1 范圍

      本標準規定了防火膨脹密封件的術語和定義、基本結構、分類、代號和型號、規格、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存等。

      本標準適用于防火門、防火窗、防火卷簾、防火閥、防火玻璃隔墻等建筑構配件使用的具有防火密封功能的防火膨脹密封件。車、船、飛機中的防火膨脹密封件也可參照使用。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB 6388 運輸包裝收發貨標志

      GB/T 7633 門和卷簾的耐火試驗方法（GB/T 7633-2008，ISO 3008：2007，Fire-resistance tests-Door and shutter assemblies,MOD)

      GB/T 8627 建筑材料燃燒或分解的煙密度試驗方法

      GB 12955-2008 防火門

      GB 14907-2002 鋼結構防火涂料

      GB 20285-2006 材料產煙毒性危險分級

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      防火膨脹密封件 fire intumescent seals

      火災時遇火或高溫作用能夠膨脹，且能輔助建筑構配件使之具有隔火、隔煙、隔熱等防火密封性能的產品。

3.2

      復合膨脹體 intumescent assembly

      防火膨脹密封件在應用狀態下所必需的膨脹體和附屬層等附屬部分構成的整體。

3.3

      膨脹體 intumescent components

      復合膨脹體中遇火或受高溫作用能夠膨脹的部分材料。

4 基本結構

      防火膨脹密封件的復合膨脹體典型結構型式見圖1。

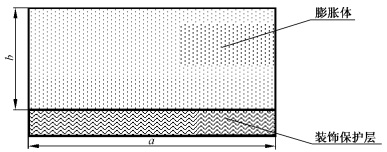

圖1 復合膨脹體典型結構型式

5 分類、代號和型號、規格

5.1 分類、代號

5.1.1 防火膨脹密封件分類及代號見表1。

表1 分類及代號

5.1.2 防火膨脹密封件的名稱代號為FPJ。

5.2 型號、規格

5.2.1 防火膨脹密封件的型號表示方式見圖2。

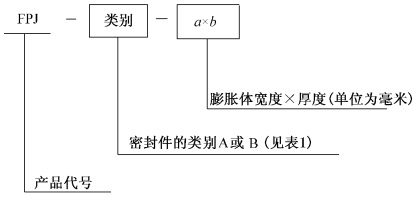

圖2 防火膨脹密封件的型號表示方式

      示例：FPJ-A-20x2表示單面保護層防火膨脹密封件，膨脹體寬度為20mm．膨脹體厚度為2mm。5.2.2 防火膨脹密封件的規格宜符合表2的規定。

表2 防火膨脹密封件的基本規格

6 要求

6.1 外觀

      防火膨脹密封件的外露面應平整、光滑，不應有裂紋、壓坑、厚度不勻、膨脹體明顯脫落或粉化等缺陷。

6.2 尺寸允許偏差

      防火膨脹密封件的尺寸允許偏差應符合表3的規定。

表3 防火膨脹密封件的尺寸允許偏差

6.3 膨脹性能

      防火膨脹密封件的膨脹體應按7.3規定的方法試驗，測得膨脹體的膨脹倍率n與企業公布值n。的偏差應不大于15％。

6.4 產煙毒性

      防火膨脹密封件的復合膨脹體應按7.4規定的方法試驗，其煙氣毒性的安全級別不應低于GB 20285-2006規定的ZA2級。

6.5 發煙密度

      防火膨脹密封件的復合膨脹體按7.5規定的方法試驗，其煙密度等級SDR不大于35。

6.6 耐空氣老化性能

6.6.1 防火膨脹密封件的復合膨脹體應按7.6規定的方法進行耐空氣老化性能試驗，試驗后用玻璃棒按壓防火膨脹密封件膨脹體表面，應無明顯粉化、脫落現象。

6.6.2 空氣老化試驗后膨脹體的膨脹倍率應不小于初始膨脹倍率n。

6.7 耐水性

6.7.1 防火膨脹密封件的復合膨脹體應按7.7規定的方法進行耐水性試驗，試驗后防火膨脹密封件應無明顯溶蝕、溶脹、粉化、脫落等現象。

6.7.2 耐水性試驗后復合膨脹體的質量變化率應不大于5％。

6.7.3 耐水性試驗后防火膨脹密封件膨脹體的膨脹倍率應不小于初始膨脹倍率n。

6.8 耐酸性

6.8.1 防火膨脹密封件的復合膨脹體應按7.8規定的方法進行耐酸性試驗，試驗后防火膨脹密封件應無明顯溶蝕、溶脹、粉化、脫落等現象。

6.8.2 耐酸性試驗后防火膨脹密封件的質量變化率應不大于5％。

6.8.3 耐酸性試驗后防火膨脹密封件膨脹體的膨脹倍率應不小于初始膨脹倍率n。

6.9 耐堿性

6.9.1 按7.9規定的方法進行耐堿性試驗，試驗后防火膨脹密封件應無明顯溶蝕、溶脹、粉化、脫落等現象。

6.9.2 耐堿性試驗后復合膨脹體的質量變化率應不大于5％。

6.9.3 耐堿性試驗后防火膨脹密封件膨脹體的膨脹倍率應不小于初始膨脹倍率n。

6.10 耐凍融循環性

6.10.1 按7.10規定的方法進行耐凍融循環性試驗，試驗后觀察復合膨脹體并用玻璃棒按壓膨脹體表面，應無明顯粉化、脫落現象。

6.10.2 凍融循環試驗后防火膨脹密封件膨脹體的膨脹倍率應不小于初始膨脹倍率n。

6.11 防火密封性能

      防火門用防火膨脹密封件應按其使用說明書規定的安裝方法將防火膨脹密封件安裝到防火門上，按7.11規定的方法試驗，防火膨脹密封件使用部位的耐火完整性應符合GB7633的規定。

      對于用于其他建筑構件或特定用途的防火膨脹密封件，應按體現其實際應用狀態的方式安裝試驗，試驗結果應符合相應建筑構件的產品標準要求。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
